Bộ Tạo Chân Không Đa Cấp MBV Series AMILA

Trong các hệ thống tự động hóa yêu cầu xử lý vật liệu có kích thước lớn hoặc bề mặt thoáng khí (như thùng carton, ván gỗ), các loại ejector đơn cấp thường không đáp ứng đủ lưu lượng bù khí. Bộ tạo chân không đa cấp MBV Series của AMILA ra đời để giải quyết bài toán này. Với công nghệ vòi phun đa tầng (Multistage Nozzle), MBV mang lại hiệu suất chuyển đổi năng lượng vượt trội, là giải pháp thay thế kinh tế cho các dòng bơm chân không dùng điện cồng kềnh.

1. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Bộ tạo chân không MBV hoạt động dựa trên nguyên lý khí động học Venturi đa tầng. Bên trong thân máy bằng hợp kim nhôm Anodized là các lõi tạo chân không (Vacuum Cartridges) được bố trí đồng trục.

Khí nén đi qua chuỗi vòi phun sẽ tạo ra áp suất âm tại buồng hút. Nhờ cấu trúc đa cấp, động năng của khí nén được tận dụng triệt để qua nhiều tầng giãn nở, giúp gia tăng lưu lượng hút (Suction flow) lên gấp 3 lần so với công nghệ đơn cấp truyền thống. Khí xả sau đó đi qua bộ giảm thanh (Silencer) dạng ống dài tích hợp phía sau để giảm thiểu tiếng ồn.

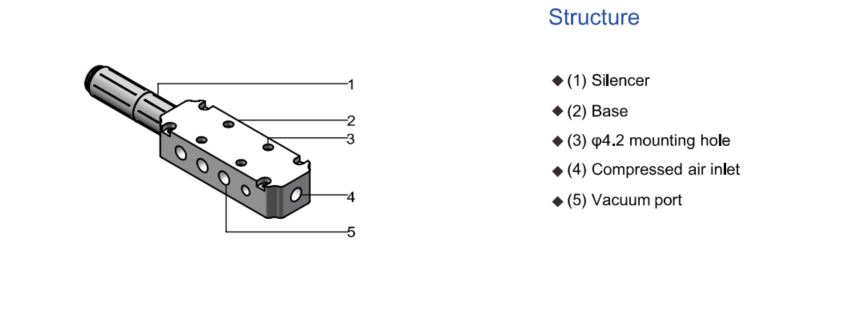

Hình1: Cấu tạo bộ tạo chân không đa cấp MBV Series

2. ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT

• Hiệu suất lưu lượng cao: MBV Series cung cấp lưu lượng hút tối đa lên đến 372 Nl/min (đối với model dùng lõi Xi40), đảm bảo khả năng đáp ứng nhanh (Quick Response) cho các chu kỳ gắp thả tốc độ cao.

• Thiết kế đa cổng hút (Multi-port): Thân máy được gia công sẵn 6 cổng kết nối chân không (Ren G1/4). Điều này cho phép kỹ sư lắp đặt trực tiếp nhiều đường ống dẫn đến các giác hút khác nhau, loại bỏ sự cần thiết của các block chia khí (Manifold) cồng kềnh.

• Vận hành êm ái: Bộ giảm thanh (Silencer) hiệu suất cao được lắp đồng trục giúp giảm độ ồn khí xả xuống mức thấp, phù hợp tiêu chuẩn môi trường lao động.

• Kết cấu bền bỉ: Thân vỏ làm từ hợp kim nhôm, chịu được va đập và môi trường công nghiệp khắc nghiệt tốt hơn so với các dòng vỏ nhựa.

3. ỨNG DỤNG THỰC TẾ

Bộ tạo chân không đa cấp MBV được ứng dụng rộng rãi trong các lĩnh vực:

• Công nghiệp đóng gói (Packaging): Hệ thống Robot Palletizing xếp thùng carton, gắp bao tải (nhờ lưu lượng lớn bù được khí rò rỉ qua bề mặt giấy).

• Gia công gỗ: Gắp ván MDF, ván ép, cửa gỗ.

• Tự động hóa chung: Dùng làm nguồn chân không trung tâm cho một cụm tay gắp (EOAT) gồm nhiều giác hút.

4. KÍCH THƯỚC LẮP ĐẶT

Với thiết kế dạng khối chữ nhật phẳng, Bộ tạo chân không đa cấp MBV Series MBV dễ dàng gá lắp lên khung máy hoặc thanh profile nhôm. Dưới đây là thông số kích thước chi tiết:

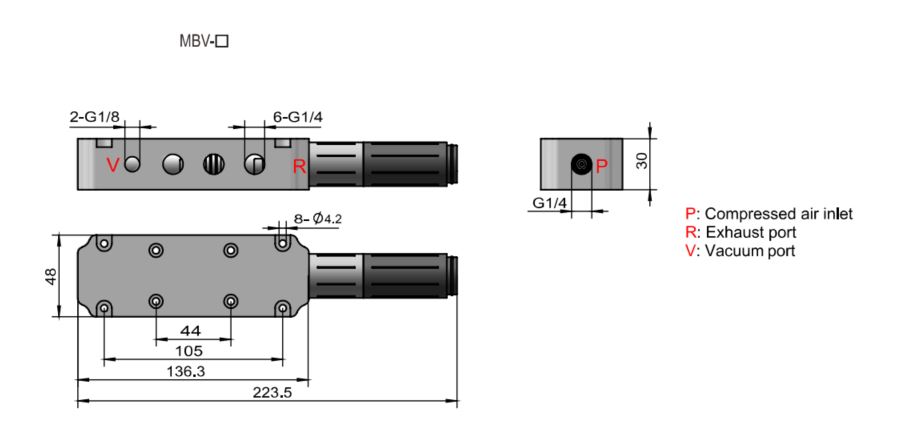

Hình 2: Bản vẽ kích thước lắp đặt bộ tạo chân không MBV Series

5. THÔNG SỐ KỸ THUẬT

Để lựa chọn chính xác thông số kỹ thuật và xem bản vẽ chi tiết, Quý khách vui lòng truy cập Tab “Tài liệu kỹ thuật” (bên cạnh tab Mô tả sản phẩm) để tải Catalog sản phẩm.

Hoặc liên hệ trực tiếp với chúng tôi để được kỹ thuật viên tư vấn giải pháp tối ưu nhất.
