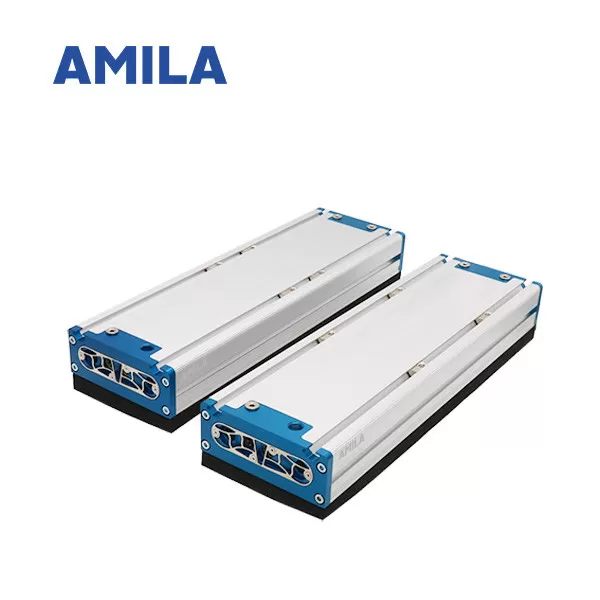

Kẹp hút chân không ATW
ATW – Kẹp hút chân không ATW (Foam Vacuum Gripper) là giải pháp lý tưởng cho các ứng dụng tự động hóa cần khả năng kẹp linh hoạt, mạnh mẽ và hiệu quả trong không gian làm việc rộng.
- Kích thước: 258×130 đến 1410×130
- Phần tử làm kín: Mút xốp 5 lỗ
- Danh mục: ATW-SVK 5R18 / ATW-SW 5R18
- Sản phẩm: Kẹp chân không mút
- Tính năng: Tiết kiệm năng lượng
- Ứng dụng: Dành cho khu vực diện tích lớn
- Điểm nổi bật: Cốc hút cao su, kẹp cốc hút
Liên hệ tư vấn nhanh:
Chat Zalo
Vận chuyểnGiao hàng trên toàn quốc
Bảo hành 12 thángChính hãng 100%
Chính sách đổi trảĐược đổi, trả sản phẩm lỗi
Hỗ trợ 24/7Hỗ trợ và tư vấn kỹ thuật
Mô tả
ATW – Hệ thống kẹp chân không (Foam Vacuum Gripper)
ATC là một giải pháp kẹp chân không diện rộng, tích hợp bộ tạo chân không ngay trong hệ thống. Sử dụng bộ tạo chân không dạng plug-in, ATC cho phép cấu hình linh hoạt và tháo lắp nhanh chóng tùy theo điều kiện vận hành thực tế
Thông số kỹ thuật Kẹp hút chân không ATW
| Type | Number of suction holes | Air consumption | Maximum suction capacity | Maximum vacuum | Suction force | Weight |
| 【I/min】 | 【I/min】 | 【%】 | 【N】 | 【kg】 | ||
| ATW-SVK 258 5R18 | 65 | 180 | 1050 | 60 | 250 | 2.2 |
| ATW-SVK 278 5R18 | 70 | 180 | 1050 | 60 | 270 | 2.4 |
| ATW-SVK 294 5R18 | 75 | 180 | 1050 | 60 | 290 | 2.6 |
| ATW-SVK 420 5R18 | 110 | 180 | 1050 | 60 | 430 | 3.1 |
| ATW-SVK 508 5R18 | 135 | 270 | 1190 | 60 | 515 | 3.5 |
| ATW-SVK 618 5R18 | 165 | 270 | 1350 | 60 | 630 | 3.9 |
| ATW-SVK 816 5R18 | 220 | 360 | 1600 | 60 | 840 | 5.5 |
| ATW-SVK 978 5R18 | 265 | 450 | 2700 | 60 | 1020 | 6 |
| ATW-SVK 1212 5R18 | 330 | 540 | 2940 | 60 | 1270 | 7.1 |
| ATW-SVK 1410 5R18 | 385 | 630 | 3180 | 60 | 1470 | 7.9 |
| ATW-SW 258 5R18 | 65 | 180 | 820 | 60 | 190 | 2.1 |
| ATW-SW 278 5R18 | 70 | 180 | 860 | 60 | 210 | 2.3 |
| ATW-SW 294 5R18 | 75 | 180 | 900 | 60 | 230 | 2.5 |
| ATW-SW 420 5R18 | 110 | 180 | 1050 | 60 | 340 | 3 |
| ATW-SW 508 5R18 | 135 | 270 | 1190 | 60 | 415 | 3.4 |
| ATW-SW 618 5R18 | 165 | 270 | 1350 | 60 | 510 | 3.8 |
| ATW-SW 816 5R18 | 220 | 360 | 1600 | 60 | 670 | 5.4 |
| ATW-SW 978 5R18 | 265 | 450 | 2700 | 60 | 810 | 5.9 |
| ATW-SW 1212 5R18 | 330 | 540 | 2940 | 60 | 1010 | 7 |
| ATW-SW 1410 5R18 | 385 | 630 | 3180 | 60 | 1180 | 7.8 |
Cấu tạo hệ thống Kẹp hút chân không ATW bao gồm:
- Bộ tạo chân không dạng plug-in
- Bộ giảm âm tích hợp
- Khối đai ốc M8T
- Cảm biến chân không có thể kết nối
- Nắp đậy đầu
- Gioăng và cốc hút nhúng

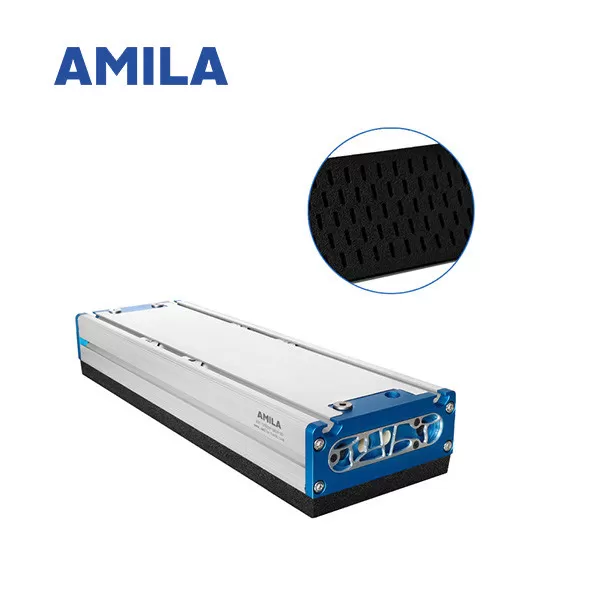

Phần tử làm kín của Kẹp hút chân không ATW là loại mút xốp 5 lỗ, được chia thành hai nhóm chính: ATW-SVK 5R18 và ATW-SW 5R18
Van một chiều SVK
- Van một chiều cơ khí được tích hợp trực tiếp trên tấm nhôm định hình của hệ thống.
- Khi lỗ hút của miếng mút không tiếp xúc với phôi, van sẽ tự động đóng lại để duy trì độ chân không trong hệ thống.
- Tích hợp chức năng chống rò rỉ, giúp tăng hiệu suất kẹp và lực hút.
- Thiết kế van đặc biệt với đường kính lớn hơn, cho phép lưu lượng khí lớn hơn đi qua – lý tưởng cho các ứng dụng cần tốc độ gắp nhả cao.
- Phù hợp với các bề mặt vật liệu không đồng đều, đảm bảo hiệu quả xử lý ổn định.
Van tiết lưu SW
- Màng van có tích hợp lỗ tiết lưu bên trong, giúp giảm thiểu rò rỉ chân không khi vùng hút không hoàn toàn tiếp xúc với vật thể.
- Thích hợp cho các ứng dụng lật/phân phối sản phẩm và xử lý tốc độ cao.
- Kích thước van tiết lưu có thể tùy chọn theo nhu cầu.
